Kraftpaket im flachen Design

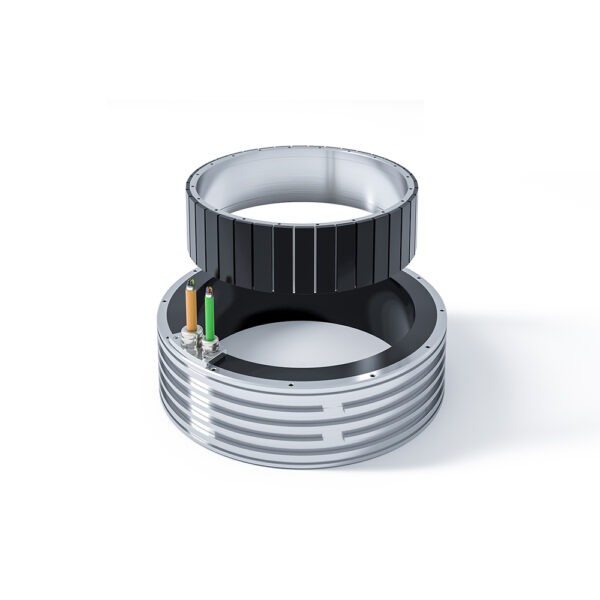

Die QTL-Familie. Links ohne Kühlring, rechts mit Kühlring.

Die QTL-Motorserie gibt es in vier Durchmessern (210-230-290-310 mm) und drei Höhen (65-85-105 mm). Sie sind mit oder ohne Kühlring erhältlich. Der Motor verfügt dank der Kühlkanäle über ein verbessertes Wärmemanagement, das ihm ein hohes Dauerdrehmoment von bis zu 329 Nm auch in Kombination mit hohen Arbeitszyklen und dynamischen Bewegungsprofilen ermöglicht. Die geringe Stapelhöhe in Kombination mit dem Durchmesser führt zu einer hohen Drehmomentdichte.

Der bürstenlose QTL hat einen großen Innendurchmesser, durch den mehrere Kabel geführt werden können, was eine flexible Anwendung ermöglicht. Er eignet sich daher für eine Vielzahl von Märkten wie Rundschalttische, Druck, Materialhandhabung, Verpackung und Laserschneiden. Der größte Motor der Serie 310 kann ein Enddrehmoment von bis zu 779 Nm erreichen. Die maximale Drehzahl des kleinsten Motors der Serie 210 beträgt 779 U/min bei 680 Volt Gleichstrom.
