Vakuumanwendungen
Beste Leistung für anspruchsvolle Vakuumanwendungen
Linear Motoren in Vakuumanwendungen
Die vakuumtauglichen eisenlosen Linearmotoren von Tecnotion sind auf verschiedene Weise für Leistungen unter sehr strengen Vakuumbedingungen optimiert, um unerwünschte chemische Reaktionen, Verunreinigungen oder Einflüsse durch magnetische Streufelder auf den Prozess zu verhindern. Verbesserungen werden in den Bereichen Ausgang, Wärmeabfuhr und Krafterzeugung erzielt.
Vakuumprozesse

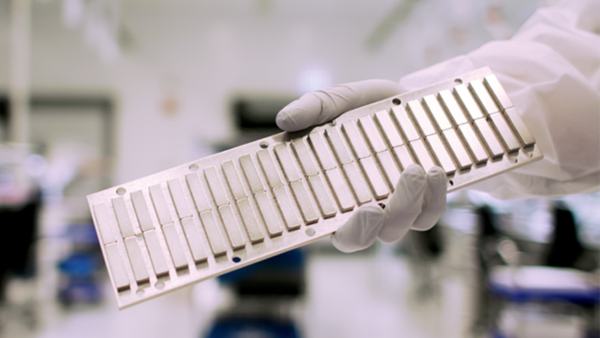

Die meisten industriellen Anwendungen liegen im Hochvakuumbereich, um das Potenzial unerwünschter chemischer Reaktionen, Prozessverunreinigung oder Verschmutzung der Umgebungsgeräte zu minimieren. Die Spuleneinheit und das Magnetjoch in Vakuum-Linearmotoren sind vollständig mit vakuumtauglichen Materialien wie Edelstahl und Nickelbeschichtung anstelle des typischen Polymergießharzes gekapselt, was die Ausgasung stark reduziert. Es wurde darauf geachtet, magnetische Streufelder zu minimieren, die sich negativ auf Vakuumprozesse auswirken können. In Kombination mit einer sehr effizienten Übertragung der Wärmelast, die Genauigkeitsverluste aufgrund von Wärmeausdehnung verhindert, bieten die vakuumtauglichen Motoren die beste Leistung für anspruchsvolle Vakuumanwendungen.
Ausgasen und virtuelle Lecks
Ausgasen ist ein Prozess, bei dem Gas, das gelöst, absorbiert oder eingeschlossen wurde, durch den Prozess der Sublimation, Verdampfung, Desorption oder Sickerung freigesetzt wird. In einer Vakuumumgebung wird das Gas in das Vakuum freigesetzt. Das bedeutet, dass das effektive Saugvermögen erhöht werden muss, um ein bestimmtes Vakuumniveau zu halten, wenn das Ausgasen zunimmt.
Materialien, die in den Spuleneinheiten und Magnetjochen/ -platten von Direktantriebsmotoren zu finden sind, wie z. B. das Harz, der Magnetkleber und der Kabelmantel, weisen relativ hohe Ausgasungswerte auf. Tecnotion Vakuummotoren sind mit einem Material ummantelt, das stark reduzierte Ausgasungswerte aufweist, so dass sie für Vakuumumgebungen geeignet sind. Da die Motoren ganz oder teilweise mit einem Mantel aus rostfreiem Stahl oder Aluminium versiegelt sind und die eingeschlossenen Magnete mit einer Nickellegierung beschichtet sind, wird verhindert, dass das eingeschlossene Gas das Vakuum verlässt und in dieses eintritt.
Ein virtuelles Leck ist eine Gasquelle, die eingeschlossen ist, aber allmählich aus ihrer Tasche entweichen kann, wenn der Druck in der Umgebung abnimmt. Eines der gebräuchlichsten Beispiele für ein virtuelles Leck ist das Gas, das in einem Sackloch mit Gewinde eingeschlossen ist, in das eine Schraube eingesetzt ist. Virtuelle Lecks verursachen eine höhere Gaslast, die abgepumpt werden muss, um ein bestimmtes Vakuumniveau zu erreichen. Bei einer höheren Gaslast ist eine höhere effektive Pumpendrehzahl erforderlich, um das gewünschte Vakuumniveau zu erreichen. Tecnotion Linear Motoren in Vakuumanwendungen, sind so konzipiert, dass virtuelle Lecks minimiert werden.
Sauberkeit

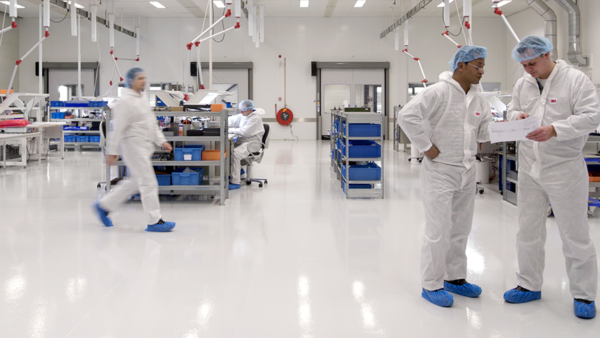

Neben dem Ausgasen und den virtuellen Lecks ist die Sauberkeit der Produkte, die in einer Vakuumumgebung platziert werden, eine wichtige Eigenschaft, um sicherzustellen, dass keine Verunreinigungen und/oder Staubpartikel vorhanden sind, die sich negativ auf die Vakuumumgebung und den vorgesehenen Prozess auswirken. Tecnotion befolgt ein strenges Protokoll, um sicherzustellen, dass bei der Auslieferung der Vakuummotoren ein hohes Maß an Sauberkeit erreicht wird. Das Protokoll umfasst die Verwendung von Materialien, die für den Einsatz im Vakuum geeignet sind, um das Ausgasen von Kohlenhydraten zu reduzieren, die Verwendung von Werkzeugen und Geräten bei der Handhabung, um die Kontamination zu minimieren, die Reinigung der Produkte und den Versand in einer Doppelverpackung.
Thermische Beständigkeit

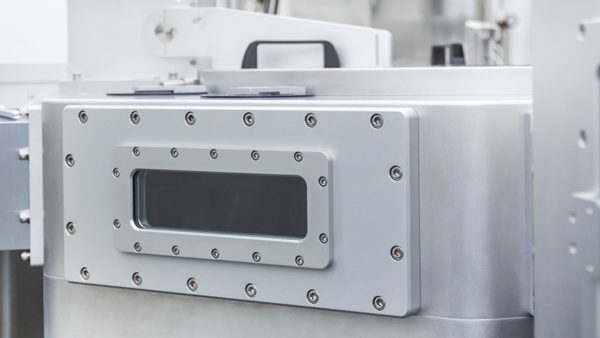

Der Entzug von Wärme aus einer Vakuumkammer ist eine große Herausforderung, da es keine Konvektion gibt und nur Leitung und Strahlung als Wärmeübertragungsarten übrig bleiben. Tecnotion Vakuumtaugliche Motoren sind so konzipiert, dass sie die Wärme effizient von den Spuleneinheiten ableiten, was sich in einem niedrigen Wärmewiderstand widerspiegelt, der die maximal mögliche Krafterzeugung erhöht.
Errungenschaften der Vakuummotoren
Tecnotion bietet eine Reihe von Motoren an, die speziell für Vakuumumgebungen konzipiert wurden, um die einzigartigen Herausforderungen und Lösungen für diese Anwendungen zu erfüllen. Im Mittelpunkt steht dabei die Optimierung der Leistung des Motors im Hinblick auf Ausgasungseigenschaften, Wärmeabfuhr und Sauberkeit.
Die vakuumtauglichen Eigenschaften des Motors führen letztendlich zu kürzeren Evakuierungszeiten der Vakuumkammern und der Möglichkeit, kleinere Vakuumpumpen zu verwenden, um die gewünschten Vakuumwerte zu erreichen. Dies spart Zeit und Ausrüstungskosten, erhöht den Durchsatz und reduziert den Ausschuss aufgrund von Herstellungs- und Prozessfehlern.
