QTL Baureihen 210 bis 485

Unsere größten Torque Motoren

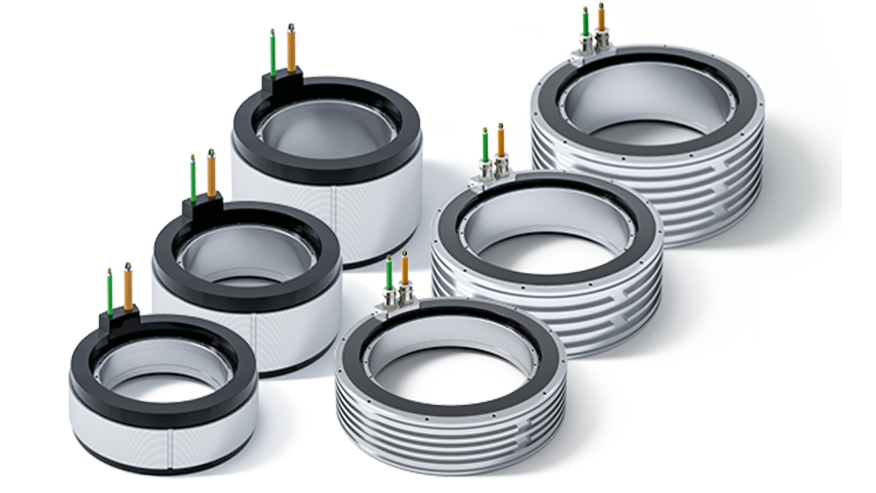

Mit sechs unterschiedlichen Außendurchmessern (210-230-290-310-385-485) mm, die bis auf wenige Ausnahmen in jeweils drei Bauhöhen (65-85-105 mm) erhältlich sind, beinhaltet die rahmenlose QTL-Baureihe die bislang größten Torquemotoren von Tecnotion.  Im Gegensatz zu der QTL 210 und 290 Baureihe, sind die QTL 230, 310, 385 und 485 Baureihen bereits mit integrierten Kühlkanälen ausgestattet.

QTL-A-210 BaureiheQTL-A 210 Baureihe

Maximale Drehmoment 173 - 346Nm
Dauerdrehmoment 65 - 142Nm

Die QTL-A 210 Baureihe ist die kleinste der QTL-Serie. Der große Innendurchmesser von 140mm kann problemlos als Kabeldurchführung genutzt werden, wodurch eine erhöhte Flexibilität im Applikationsdesign erreicht werden kann. Neben einer Vielzahl von Märkten eignet sich die Baureihe daher besonders für Drehtische, Druckmaschinen und Materialhandhabungsapplikationen.

Bauhöhen: QTL-A-210-65 // QTL-A-210-85 // QTL-A-210-105





QTL-A-230 Baureihe

QTL-A 230 Baureihe

Maximale Drehmoment 173 - 346Nm
Dauerdrehmoment 67 - 147Nm

Der QTL-A 230 hat das gleiche elektromagnetische Design wie der QTL-A 210, verfügt jedoch über Kühlkanäle am Gehäuse, die zu einem verbesserten Wärmemanagement führen. Der Betrieb mit Wasserkühlung erlaubt konstant hohe Dauerdrehmomente trotz hoher Arbeitszyklen und dynamischen Bewegungsprofilen. Für eine einfache und unkomplizierte Installation sorgen die Montagebohrungen am Kühlring.

Bauhöhen: QTL-A-230-65 // QTL-A-230-85 // QTL-A-230-105



Wählen und überprüfen Sie mit unserem ONLINE SIMULATIONS TOOL den besten Motor für Ihre Applikation.



QTL-A 290 BaureiheQTL-A-290 Baureihe

Maximale Drehmoment 389 - 778Nm
Dauerdrehmoment 140 - 305Nm

Der QTL-A 290 ist nach dem QTL-A 210 der nächstgrößere Torquemotor ohne integrierte Wasserkühlung, mit dem jedoch noch höhere Drehmomentanforderungen erfüllt werden können. In Kombination mit niedrigen Induktionswerten und schneller Reaktionszeit ermöglicht diese Serie hochdynamische Bewegungen, wodurch sie sich ideal für den Einsatz in Verpackungs- und Laserschneidemaschinen eignet.

Bauhöhen: QTL-A-290-65 // QTL-A-290-85 // QTL-A-290-105





QTL-A-310 Baureihe

QTL-A 310 Baureihe

Maximale Drehmoment 389 - 778Nm
Dauerdrehmoment 151 - 331Nm

Die QTL-A 310-Serie ist die um eine Wasserkühlung ergänzte Variante des QTL-A 290. Durch die integrierten Kühlkanäle am Gehäuse ist der Motor ein zuverlässiges Arbeitstier, das ein hohes Dauerdrehmoment ohne Präzisionsverluste bietet. Trotz der aktiven Kühlung besticht der Motor durch eine kompakte Bauweise, wodurch er sich besonders für Anwendungen eignet, bei denen das Wärmemanagement eine ausschlaggebende Rolle spielt. Für eine einfache und unkomplizierte Installation sorgen die Montagebohrungen am Kühlring.

Bauhöhen: QTL-A-310-65 // QTL-A-310-85 // QTL-A-310-105





QTL-A 385 Baureihe

Maximale Drehmoment 1026 - 1368Nm
Dauerdrehmoment 407 - 560Nm

Die Torquemotoren der QTL-A 385 Baureihe haben ebenfalls integrierte Kühlkanäle. Sie verfügen ebenfalls über das effiziente und platzsparende elektromagnetische Design wie die nächstkleinere 310er-Baureihe, sind jedoch für noch höhere Drehmomentanforderungen skaliert worden.

Neben einer Vielzahl von Märkten eignet sich die Baureihe daher besonders für Drehtische, Verpackungs- und Druckmaschinen und Materialhandhabungsapplikationen.

Bauhöhen:  QTL-A-385-85 // QTL-A-385-105





QTL-A 485 Baureihe

Maximale Drehmoment 1651 - 2202Nm
Dauerdrehmoment 659 - 907Nm

Die QTL-A 485-Serie ist durch die Kombination aus aktiver Kühlung bei gleichzeitig kompakter Bauweise besonders für den Einsatz in Applikationen prädestiniert, bei denen das Wärmemanagement, gepaart mit begrenztem Platz, eine ausschlaggebende Rolle spielt. Durch die integrierten Kühlkanäle können sehr hohe Dauerdrehmomente ohne Präzisionsverluste erreicht werden. Für eine einfache und unkomplizierte Installation sorgen die Montagebohrungen am Kühlring.

Bauhöhen:  QTL-A-485-85 // QTL-A-485-105



Wählen und überprüfen Sie mit unserem ONLINE SIMULATIONSTOOL den besten Motor für Ihre Applikation.
